龙门吊的核心构造设计有哪些关键技术要点
发布时间：2026-01-26 来源：卫华机械
安徽亳州龙门吊厂家19939742978专注从事单、双梁行车行吊销售、龙门吊租赁销售、架桥机出租销售等服务。型号齐全，各种大吨位、大跨度设备都可加工生产。
安徽亳州龙门吊销售厂家表示龙门吊的核心构造设计是一个复杂的系统工程，其关键技术要点直接决定了设备的承载能力、稳定性、运行效率及使用寿命。以下是其核心构造设计中的关键技术要点：
一、 金属结构设计与优化
这是龙门吊的骨架，其设计的核心在于强度、刚度和轻量化的平衡。

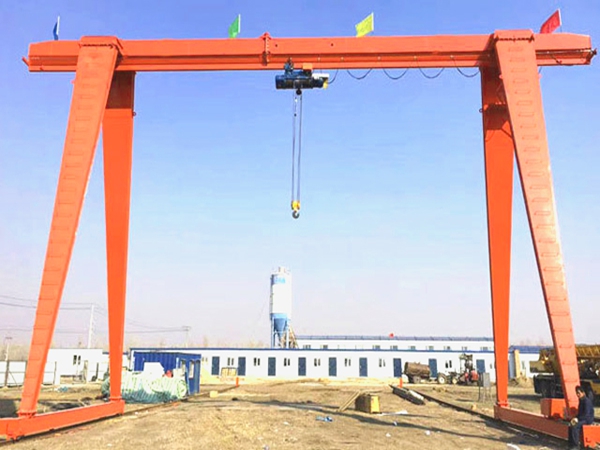

1、门架结构形式选择：根据跨度、起升高度和场地条件，合理选择单主梁或双主梁结构。双主梁承载能力强、刚度大，适用于大吨位、大跨度场合；单主梁自重轻、司机视野好，适用于中小吨位。
2、轻量化与等强度设计：运用有限元分析等现代设计方法，对主梁、支腿等关键部件进行受力模拟和拓扑优化。在保证整体刚度和强度的前提下，优化板材厚度和加强筋布局，减轻结构自重，从而降低轮压和驱动功率，实现“等强度”设计。
3、动态刚度与抗疲劳设计：主梁设计必须考虑在起升载荷移动和小车运行时的动态响应，控制主梁的挠度和振动，确保运行平稳。需对焊缝密集区和应力集中部位进行抗疲劳设计，以应对长期的循环载荷，延长使用寿命。
二、 起升与运行机构设计
这是实现吊运功能的核心驱动部分。
1、起升机构：核心在于卷扬系统的配置。需精确计算和选择钢丝绳、滑轮组倍率、卷筒和制动器。采用高速、轻量化设计，并注重卷筒排绳的平顺性。大吨位或高性能需求场合，常采用双起升机构，要求两套机构具备良好的同步控制能力，防止载荷偏斜。
2、大车与小车运行机构：
驱动方式：根据轮压和速度要求，合理选择集中驱动或分别驱动。现代大型龙门吊普遍采用分别驱动，便于安装调试和纠偏。
车轮与轨道：车轮材料、热处理工艺及踏面形状需与轨道匹配，以承受巨大轮压并减少磨损。轨道铺设的平直度和水平度要求极高，是保证运行平稳、防止啃轨的关键。
纠偏与同步控制：大车两侧驱动电机必须实现精确的同步控制，或配备自动纠偏系统，防止因两侧速度差异导致龙门吊“跑偏”或产生巨大的结构内应力。
三、 电气与控制系统设计
这是龙门吊的“神经中枢”，迈向自动化、智能化的关键。
1、驱动与控制技术：广泛采用交流变频调速系统，实现起升、运行机构的无级平滑调速，减少起动和制动冲击，提高定位精度和操作舒适性。
2、安全监控与保护系统：集成多重安全装置，包括超载限制器、起升高度/行程限位器、防风装置连锁、实时监控系统等。在特定大型自动化码头的某项目中，系统还需与码头管理系统和设备控制系统进行数据交互。
3、智能化与自动化功能：对于自动化轨道式龙门吊，关键技术包括精确定位、集装箱自动识别、防摇控制、自动纠偏以及自动路径规划等，实现无人化或远程化操作。
四、 稳定性与抗风设计
1、整机稳定性计算：必须对工作状态和非工作状态下的抗倾覆稳定性进行严格校核，确保在各种工况下都具有足够的安全裕度。
2、防风抗滑设计：结构设计需为防风装置提供可靠的安装接口和受力支点。金属结构本身，尤其是支腿与主梁的连接部位，需能承受由防风装置传递的巨大的风力载荷。
总结，龙门吊的核心构造设计是金属结构、机械传动、电气控制和安全系统四大板块技术的深度融合。设计关键在于通过先进的计算分析和材料工艺，在确保绝对安全与结构稳固的前提下，追求更高的作业效率、更优的能耗表现和更低的全生命周期成本。
